Правила РС и РКО: практическое применение
АИС: сигнализация неисправности и экран радара
Метки АИС на экране РЛС удобны для наблюдения за обстановкой. Но передача целей на радар — только одна задача в установке. Отдельно надо обеспечить доступ к управлению самой АИС и предусмотренное звуковое оповещение о её неисправности. Эти вопросы особенно легко пропустить, когда в заявке обсуждают лишь интерфейс и число отображаемых целей.
Какие пункты относятся к самой АИС
Основание разбора — пункты 3.4.9.1–3.4.9.4 части V «Навигационное оборудование» Правил по оборудованию морских судов РС. По пункту 1.1.1 часть распространяется на самоходные суда, не совершающие международных рейсов. Для другой области плавания применимую базу проверяют отдельно. Указания морской администрации государства флага учитывают по пункту 1.1.3; при противоречии они имеют приоритет.
Пункт 3.4.9.1 требует удобного размещения индикатора и органов управления АИС в рулевой рубке. Пункт 3.4.9.2 допускает размещение отдельных блоков, не требующих оперативного управления, в аппаратной либо специальном шкафу вблизи рулевой рубки. Из этого не следует возможность убрать рабочий пульт в закрытый шкаф вместе с остальной электроникой.
Пункт 3.4.9.3 связывает выходные контакты реле неисправности АИС со звуковым сигнализирующим устройством. В качестве такого устройства могут использоваться встроенный динамик АИС, внешнее устройство или мостиковая система аварийной сигнализации. Это варианты реализации; перечисление не требует установить сразу три независимых звуковых устройства.
Радар и неисправность АИС — две цепочки
В первой цепочке данные АИС поступают на РЛС, где отображаются цели. Во второй неисправность самой аппаратуры вызывает предусмотренное оповещение. Наличие целей на экране подтверждает определённый результат обмена данными, но ничего само по себе не говорит о подключении реле неисправности и слышимости сигнала на рабочем месте.
Поэтому в документации полезно раздельно показать передачу навигационных данных и путь аварийного сигнала. Для второго нужны назначение фактического выхода, поддерживаемое исполнение устройства оповещения и способ проверки. Соединение не выбирают по похожему названию разъёма.
Пример реальной судовой аппаратуры
NSR NSI-1000 изготовитель представляет как судовую АИС класса А с отдельными транспондером и блоком индикации и управления. В числе направлений обмена указаны RADAR, ECDIS и BAM. Это подтверждает роль модели в обсуждаемой задаче, однако упоминание BAM не доказывает готовое подключение конкретной мостиковой сигнализации или наличие нужного физического контакта в выбранном исполнении.
До заказа запросите актуальную документацию на поставляемые блоки и отдельно описание выхода неисправности и средств оповещения. При сохранении существующей сигнализации необходимы также её обозначение, документация и сведения о свободном входе. Работоспособность соединения устанавливают по согласованной схеме и проверке, а не по списку интерфейсов в рекламном описании.
Что включить в ведомость установки
| Позиция | Вопрос для проверки |
|---|---|
| Индикатор и управление АИС | Удобны ли они для работы в рулевой рубке? |
| Неоперативные блоки | Где расположены и как обслуживаются? |
| Выход неисправности и оповещение | Как построена и проверяется звуковая цепь? |
| Передача данных на РЛС | Какие реальные интерфейсы и настройки предусмотрены? |
| Подключение лоцманского компьютера | Находится ли место подключения вблизи рабочего места лоцмана? |
Последняя строка относится к отдельному пункту 3.4.9.4. Она не означает, что любой названный в каталоге дополнительный кабель автоматически входит в обязательную поставку. Комплектность и исполнение подключения уточняют по проекту и документации.
В заявке укажите тип и класс судна, действующие АИС и РЛС, состав сигнализации, фотографии постов, сохраняемые кабели и требуемые работы. Это позволит разделить замену аппаратуры, обмен данными и проверку оповещения в предложении.
Источники

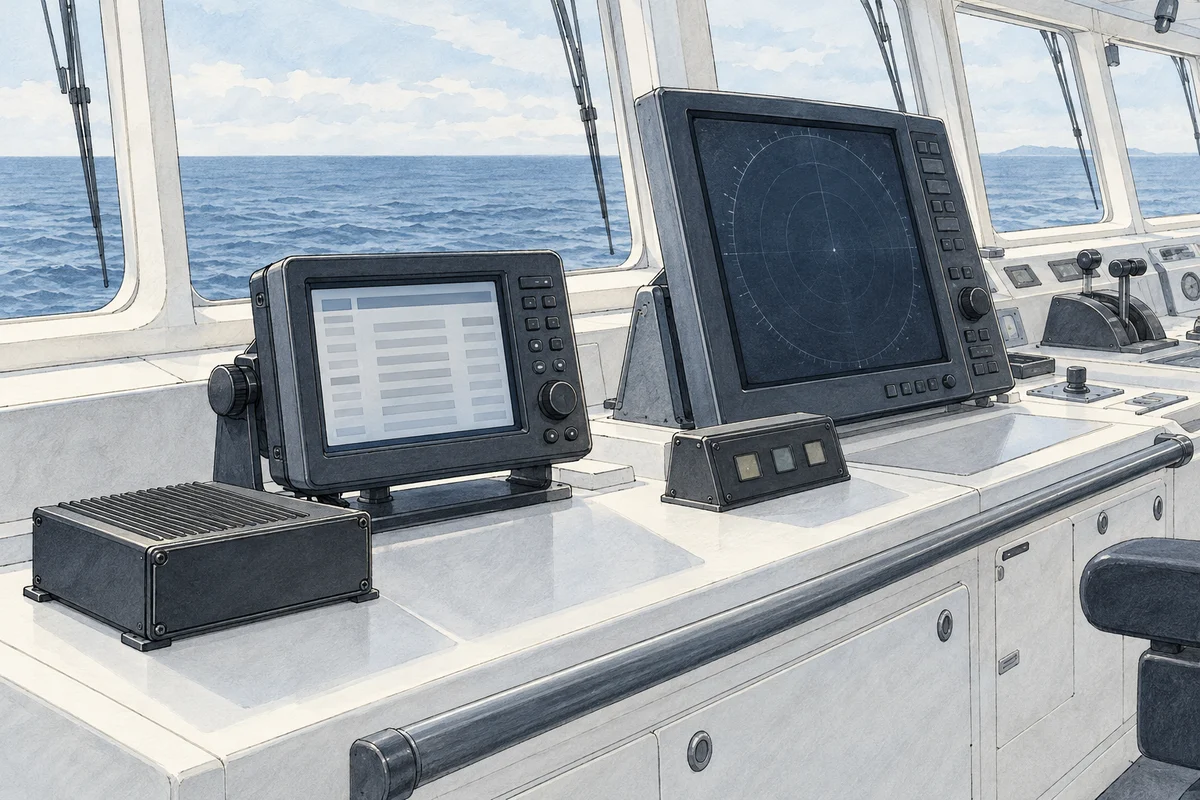

Требования: официальная часть V Правил РС, пункты 1.1.1–1.1.3 и 3.4.9.1–3.4.9.4. Назначение модели: официальная страница NSR NSI-1000. Рисунок показывает разделение задач условно и не является схемой подключения.
