Аппаратура РЛС: условия размещения на мостике
После выбора места экрана остаётся другой вопрос: где разместить передатчик и остальные блоки радара. Свободное место под консолью ещё не означает, что там допустим любой блок. Для аппаратуры РЛС на мостике Правила РС связывают решение с электромагнитной обстановкой и шумом, а при невыполнении условий предусматривают отдельное помещение.
Область требования и его условие
Речь идёт о пункте 3.4.6.2 части V «Навигационное оборудование» Правил по оборудованию морских судов РС. Согласно пункту 1.1.1 эта часть применяется к самоходным судам, не совершающим международных рейсов. Для международного рейса нормативную основу устанавливают отдельно. Дополнительные указания морской администрации флага учитываются по пункту 1.1.3 и имеют приоритет при противоречии.
Пункт 3.4.6.2 допускает размещение передатчика и другой аппаратуры РЛС на ходовом мостике при условии, что плотность потока мощности высокочастотного излучения, механические шумы и электрические помехи радиоприёму находятся в пределах допустимых норм. Если условие не выполняется, требуется специальное закрытое экранированное помещение — аппаратная.
Это условное решение. Пункт не требует безусловно вынести всю электронику каждого радара в отдельную комнату. Но и закрытый корпус, удобный монтаж или надпись «морское исполнение» не доказывают соблюдение трёх перечисленных условий.
Почему паспортной мощности недостаточно
KODEN MDC-7912P — морская РЛС с указанной изготовителем мощностью 12 кВт. Эта характеристика относится к передающей части радара. Её нельзя напрямую принять за плотность потока мощности в конкретной точке мостика: это разные величины. Также по ней нельзя вычислить механический шум вахтенного места или помехи работающему радиоприёмнику.
Сначала установите состав конкретного комплекта и физическое расположение его узлов по документации изготовителя. Не следует заранее рисовать для этой модели отдельный передатчик под консолью, если такое устройство комплекта не подтверждено. Проектное решение должно описывать реальные блоки, их размещение, трассы и окружающее оборудование.
Что проверить при модернизации
Зафиксируйте существующую компоновку до демонтажа. Список блоков нужен с обозначениями и исполнениями, а фотографии — с привязкой к помещениям и рабочим местам. Отметьте рядом расположенные средства радиосвязи, источники питания, вентиляцию и оборудование, которое сохраняется.
По документации и проекту определите, чем подтверждается допустимость выбранного места по каждому из трёх факторов. Если нужны измерения, заранее согласуйте их условия и критерии с ответственным проектировщиком. В самом пункте 3.4.6.2 нет универсального числа, которое можно без дополнительного основания записать для любого моста или любого приёмника.
После монтажа проверяют предусмотренные проектом режимы. Тихий выключенный шкаф и работающая РЛС — разные условия; нормальный приём при остановленном оборудовании ещё не доказывает отсутствие помех при его работе. Обнаруженный дефект устраняют по реальной причине и документации, сохраняя требования к питанию, заземлению и обслуживанию.
Как сформулировать заявку
| Что приложить | Что это проясняет |
|---|---|
| Класс, проект и район плавания | Область правил и дополнительных требований |
| Ведомость блоков действующей и новой РЛС | Фактическую конфигурацию аппаратуры |
| План мостика и аппаратной, фото мест | Возможные варианты размещения |
| Состав соседней радиоаппаратуры | Условия проверки помех радиоприёму |
| Имеющиеся протоколы и замечания | Какие данные уже есть и чего недостаёт |
Просите отдельно указать поставку, проектные работы, монтаж и необходимую проверку. Так предложение отвечает на задачу размещения, а не только содержит цену радара. Наличие товара, одобрение исполнения и соответствие конкретной установки подтверждают собственными документами.
Источники

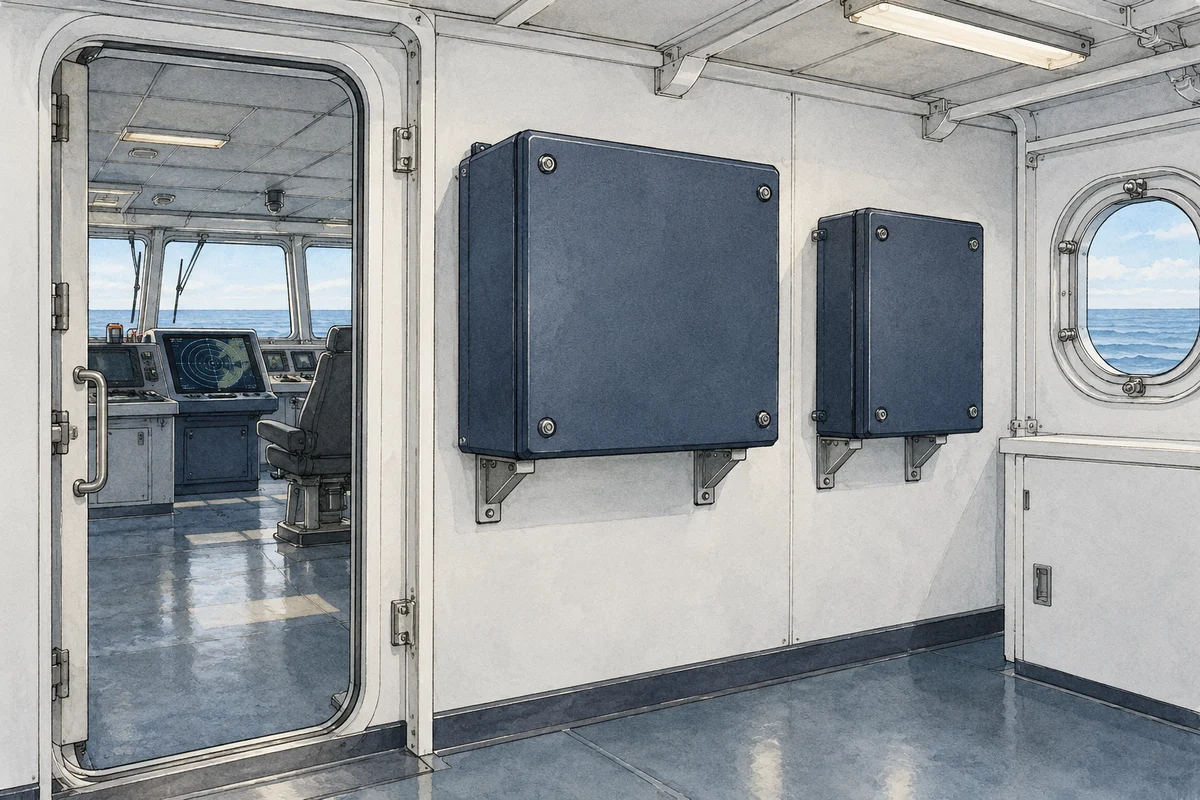

Нормативное основание — официальная часть V Правил РС, пункты 1.1.1–1.1.3 и 3.4.6.2. Морское назначение и основные параметры модели приведены на странице KODEN MDC-7912P. Условный рисунок аппаратной не задаёт конструкцию изделия и не подтверждает результаты измерений.
