Экран РЛС: обзор и доступ к управлению
При замене радара недостаточно проверить диагональ нового экрана и свободный вырез в консоли. Вахтенному нужны одновременно видимый морской горизонт, читаемая радиолокационная картина и доступ к управлению. Отдельный пульт помогает организовать рабочее место, но его положение надо рассматривать вместе со всеми постами, на которых выводится радиолокационная информация.
Какая норма относится к размещению
Разбор опирается на пункт 3.4.6.1 части V «Навигационное оборудование» Правил по оборудованию морских судов РС. Область части ограничена пунктом 1.1.1: самоходные суда, не совершающие международных рейсов. Для другого судна применимость устанавливают отдельно. Дополнительные указания морской администрации государства флага учитываются по пункту 1.1.3; при противоречии приоритет имеют её указания.
Пункт 3.4.6.1 предусматривает расположение основного индикатора вблизи носовой переборки ходового мостика. Он не должен мешать визуальному наблюдению вперёд. Освещение не должно ухудшать изображение. Дополнительный индикатор рекомендуется размещать вблизи места навигационной прокладки. Рекомендацию нельзя превращать в безусловную обязанность установить второй экран на каждом судне.
Что меняется при отдельном пульте
Если органы управления расположены отдельно от индикатора, правило требует обеспечить управление с каждого рабочего места, где отображается радиолокационная информация. Поэтому проект проверяют по рабочим постам: какой экран видит оператор и откуда он может управлять РЛС. Наличие свободного видеовыхода само по себе этот вопрос не решает.
Например, KODEN MDC-7912P изготовитель относит к морским РЛС. В исполнении с 19-дюймовым дисплеем предусмотрен отдельный блок управления. Это позволяет обсуждать разнесённую компоновку на реальном приборе, но не подтверждает допустимость произвольной длины кабеля, любого повторителя или конкретной схемы дистанционного управления. Для проекта нужны документация именно выбранного исполнения и состав его блоков.
Как проверить место до изготовления консоли
Сначала нанесите на чертёж рабочие места и линии обзора вперёд. Учтите штатное положение вахтенного, рамы окон, высоту консоли, другие приборы и предполагаемый наклон дисплея. Экран, который помещается в вырез, может перекрыть важный участок обзора своим корпусом или кронштейном.
Затем оцените дневной свет, светильники и отражения. Проверка нужна при тех условиях, в которых реально работает мостик: яркий день, сумерки и ночное освещение. Возможность регулировки яркости полезна, однако она не устраняет блик от неудачно расположенного окна. Конкретный способ затемнения и расположение светильников выбирают для судна; универсального монтажного размера из данного пункта не следует.
Наконец, составьте перечень постов с радиолокационной информацией. Отдельно отметьте рабочий индикатор, дополнительное отображение и назначение каждого места. По этой схеме проверяют управление и ограничения изготовителя, а не просто количество подключённых экранов.
Какие исходные данные передать для предложения
| Данные | Зачем нужны |
|---|---|
| Тип судна, район плавания и класс | Определить применимую нормативную базу |
| План мостика, фото и размеры консоли | Проверить обзор, корпус и доступ к пульту |
| Перечень рабочих постов и экранов | Установить, где требуется управление |
| Существующая РЛС и сохраняемые блоки | Проверить реальный состав замены |
| Условия освещения и кабельные трассы | Уточнить компоновку и ограничения исполнения |
В предложении полезно разделить поставку дисплея, пульта, предусмотренных соединений и работы по проверке размещения. Документ об одобрении конкретного исполнения и согласование установки рассматривают отдельно от сведений о диагонали экрана.
Источники и границы разбора

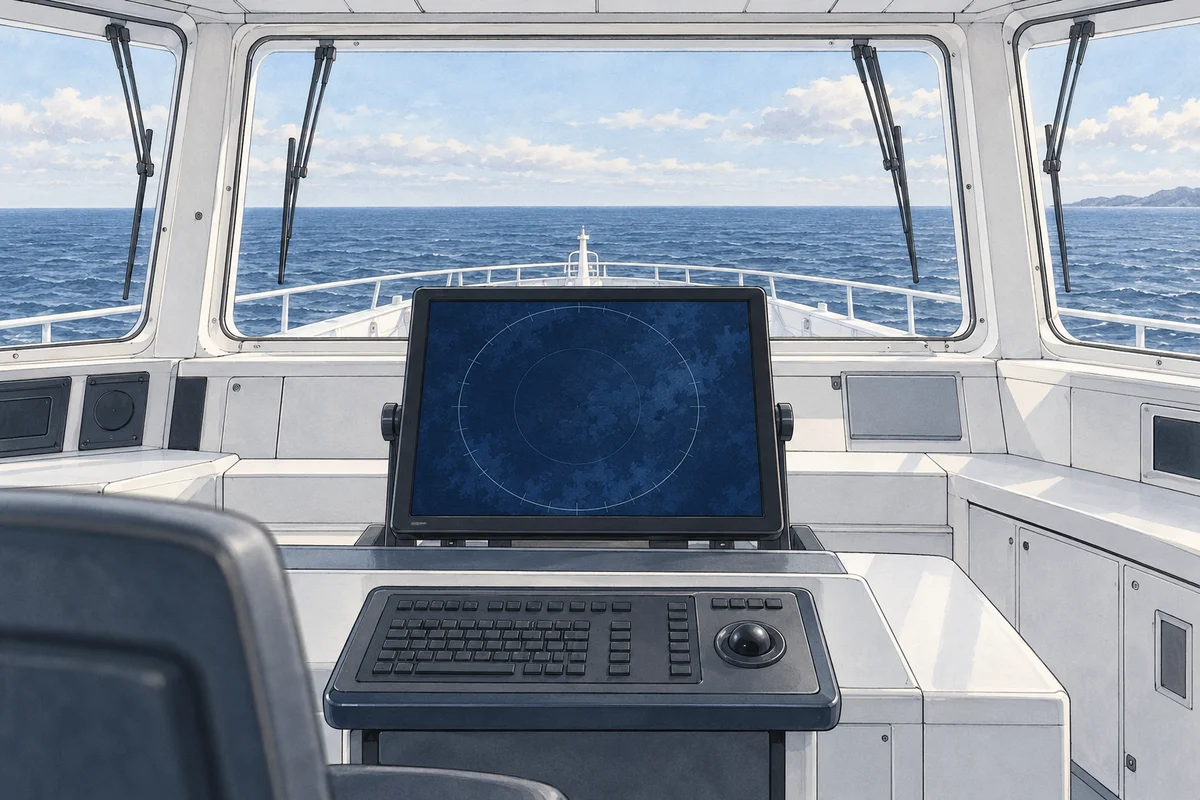

Основание: официальная часть V Правил РС, пункты 1.1.1–1.1.3 и 3.4.6.1; роль и состав модели — страница KODEN MDC-7912P изготовителя. Иллюстрация поясняет задачу размещения и не служит монтажной схемой.
