Правила РС и РКО: практическое применение
Новая консоль: сохранить проходы на мостике
Новый дисплей может хорошо помещаться на лицевой панели, но корпус, стойка или отдельный пульт меняют пространство вокруг рабочего места. Поэтому при модернизации навигации измеряют не только монтажный вырез. Проверяют проходы между постами, путь с крыла на крыло и свободную высоту над людьми.
Какие требования разбираем
Основание — пункты 3.2.15–3.2.18 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 01.01.2026. Область части по пункту 1.1.1 — самоходные суда, не совершающие международных рейсов. Для других условий нормативную базу устанавливают отдельно. Указания морской администрации флага по пункту 1.1.3 имеют приоритет при расхождении.
Пункт 3.2.15 предусматривает свободный проход с одного крыла мостика на другое шириной не менее 1200 мм. Пункт 3.2.16 устанавливает расстояние от носовой переборки рулевой рубки до пульта или устройства не менее 800 мм и ширину проходов между рабочими местами не менее 700 мм.
У пункта 3.2.16 есть существенные условия. Объединённый пульт управления судном допускается располагать непосредственно у носовой переборки; при любом варианте должна сохраняться возможность наблюдения через окна. Для судов валовой вместимостью менее 1600 требования именно этого пункта применяются насколько практически возможно и целесообразно. Это не общее освобождение малых судов от всей главы и не оговорка по длине судна.
Высота над рабочими местами и проходами
Пункт 3.2.17 задаёт высоту от настила рулевой рубки до нижней кромки набора вышележащей палубы не менее 2250 мм. По пункту 3.2.18 расстояние от настила до нижней кромки оборудования на подволоке над проходами, открытыми местами и рабочими постами должно быть не менее 2100 мм.
Это разные контрольные поверхности. Показание общей высоты помещения не заменяет проверки низко расположенного прибора или его крепления над проходом. Оговорку из пункта 3.2.16 нельзя автоматически переносить на соседние требования.
Как учитывать разнесённые блоки РЛС
KODEN MDC-7912P — морская РЛС с отдельным управлением. При обсуждении её компоновки на плане показывают не только дисплей, но и пульт, подставки и фактические габариты выбранного исполнения. Это пример применения реального оборудования; модель сама по себе не подтверждает допустимость места.
Обмеры полезно вести от реальных выступающих частей, а не только от условного прямоугольника на старом чертеже. Отдельно отмечают створки, эксплуатационный доступ и соседние рабочие места. Дополнительные условия обслуживания уточняют по документации изготовителя; приведённые размеры проходов не описывают весь монтажный проект.
Что нужно для проверки компоновки
| Данные | Что проверяют |
|---|---|
| Валовая вместимость и сведения о судне | Применимость условий, включая пункт 3.2.16 |
| Обмерный план мостика | Проходы с крыла на крыло и между постами |
| Размеры всех новых блоков и креплений | Фактические границы оборудования |
| Высотные отметки настила и подволока | Свободную высоту в контрольных местах |
| Фото окон и консолей | Сохранение наблюдения за обстановкой |

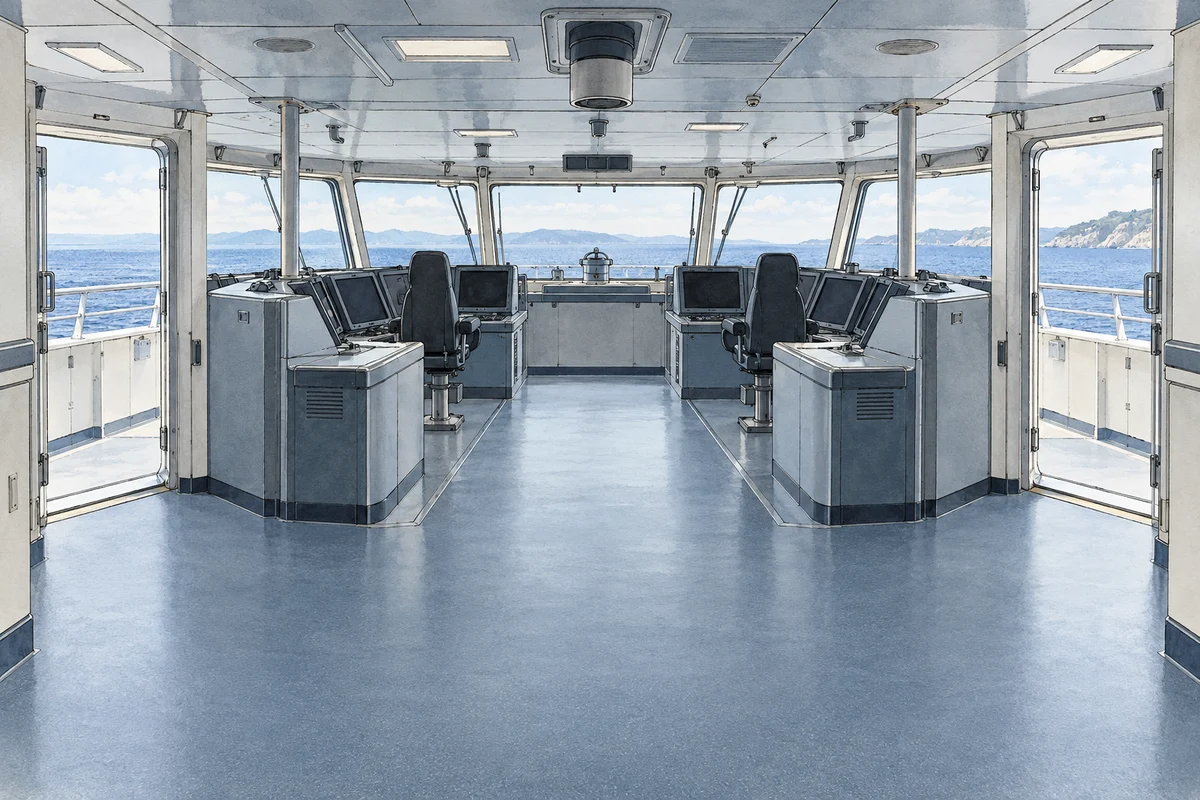

В запросе предложения укажите, требуется ли только поставка приборов либо также компоновка и изменение консоли. До изготовления согласуют реальный состав и чертежи, а после установки сверяют выполненное решение. Иллюстрация свободного прохода не задаёт масштаб и не служит доказательством соблюдения указанных размеров.
Источник — официальная часть V Правил РС, пункты 1.1.1–1.1.3 и 3.2.15–3.2.18. Роль модели — официальная страница KODEN MDC-7912P.
