SAILOR RT5022: восстановление судового поста

В карточке RadarStation SAILOR RT5022 указан один аппарат под восстановление, с ценой в карточке товара. Это основание запросить осмотр и восстановительное предложение, а не готовая исправная радиостанция или подтверждённый резерв. Возможность восстановления, объём работ, итоговую цену, срок и результат проверки согласуют для конкретного экземпляра. Если задача — вернуть судну голосовой УКВ-пост с DSC, одного основного блока в ведомости недостаточно: нужно определить антенные тракты, собственные данные, трубку, питание и состав приёмки.

Два назначения одного поста

В архивном заводском Operation Manual RT5022 описан как радиотелефон с DSC. Для оператора это голосовая связь и отдельная работа с цифровыми вызовами, информацией и сообщениями. Сохранение обычного звука в громкоговорителе не доказывает исправность DSC-части. При закупке после восстановления оба направления входят в согласованное задание, если они требуются судну.

В проверенном FCC-приложении находится предварительная редакция B5022GB0, 0505. Она подтверждает описываемую архитектуру модели, но не заменяет документацию фактически поставляемой версии. В заявке нужны маркировка, серийный номер, программная версия и состав сохраняемой установки. Результат сопоставляют с применимой документацией; нынешние одобрения и пригодность для конкретного судна не следуют из архивного досье 2005 года.

Антенный комплект разделён по функциям

Раздел 9.4 руководства требует две антенны: одну для приёмника DSC, другую для голосового приёма и передачи VHF. На задней панели в разделе 9.2 отдельно обозначены Main Antenna и DSC Antenna. Поэтому фраза «антенна на судне уже есть» пока не описывает готовую установку RT5022.

Для предложения укажите обе существующие антенны, их назначение, фидеры, разъёмы и размещение. Исполнитель подтверждает, что именно сохраняется, что требуется проверить или заменить и какие принадлежности входят в цену. Размещение соседних передающих антенн также имеет значение для работы приёмников. Это предмет проектного согласования, а не обещание, что любая морская антенна и любой старый кабель дадут нужный результат.

Новая радиостанция не устраняет автоматически неисправность фидера, соединений или антенного узла. Поэтому в акте полезно различать результаты проверки самого аппарата и результаты работы согласованного поста с фактическими антенными линиями. Такой подход помогает заказать законченный комплект, не скрывая внешние элементы за общей строкой «радиостанция».

Откуда поступают координаты и время

В руководстве предусмотрен вход данных от внешнего датчика положения по IEC 61162-1. Среди поддерживаемых предложений перечислены GLL, RMC, ZDA, GGA, VTG и GNS. Наличие этого входа не делает RT5022 самостоятельным спутниковым приёмником и не означает приём любого потока навигационных данных.

В запросе назовите источник координат и времени, его интерфейс и реально выдаваемые сообщения. Например, согласование источника с RMC или ZDA должно опираться на документацию обоих устройств и проверку принятой информации. Приёмка включает актуальность положения и времени, предусмотренную индикацию и реакцию на отсутствие входных данных. Здесь нет схемы распайки или инструкции по изменению судового оборудования.

Для DSC также важна корректная идентификация судна. Наличие MMSI и требуемые работы с конфигурацией подтверждают в рамках законного применения и сервисного задания. Само включение дисплея этого не подтверждает. Тестирование согласуют с исполнителем без отправки ложных сигналов бедствия.

Главный аппарат и принадлежности

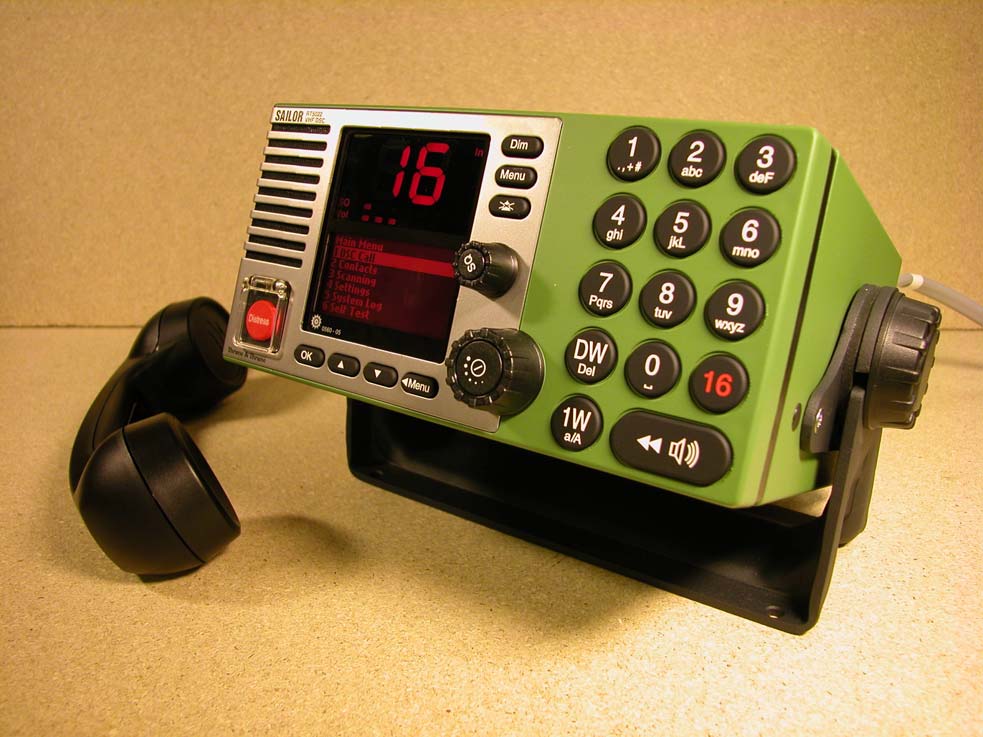

На архивной фотографии изготовителя RT5022 показан с трубкой HS5001 и крепёжной скобой. Она помогает определить показанную компоновку, но не показывает наш ремонтный фонд, состояние электроники или содержимое нынешней поставки. Трубку, её кабель, держатель и крепление перечисляют отдельно в описи конкретного предложения.

Для питания руководство указывает номинальную сеть постоянного тока 12–24 В. Выбранный источник, кабель и защита должны соответствовать применимому исполнению и нагрузке. Название другой серии SAILOR либо одинаковый разъём не подтверждают совместимость блока питания. Если нужен дополнительный пост, коробки или внешняя сигнализация, их функции и состав согласуют отдельно; это не подразумеваемые принадлежности каждого основного аппарата.

Что означает законченная поставка

До подтверждения заказа получите перечень восстановительных работ, результатов проверки и исключений. В согласованной приёмке разделяют голосовой приём и передачу, трубку и звук, DSC, навигационные данные и работу от выбранного источника питания. Отдельно фиксируют, какие испытания относятся к аппарату, а какие выполняются с сохраняемой судовой установкой.

Функция повторного прослушивания уже разобрана в отдельной статье о Replay RT5022. Она не заменяет проверку всего поста и не является долговременным архивом переговоров. Здесь покупателю нужен другой результат: понятная спецификация конкретного восстановленного комплекта и документально согласованный объём его проверки.

Цена с ценой в карточке товара в карточке не является общей ценой законченного проекта восстановления. Запросите актуальные остаток, резерв и срок, одну аппаратную ведомость с общей стоимостью, а работы, документы при необходимости и доставку в порт либо город России или Казахстана — отдельными строками. Если восстановление или требуемый результат подтвердить нельзя, предложение не должно подменять это обещанием готовности.

Первичный источник: Thrane & Thrane: SAILOR RT5022 Operation Manual B5022GB0 PRELIMINARY 0505, §§2.10, 9.2–9.4, 10; точный архивный FCC exhibit 556667 · Thrane & Thrane: External Photos 556662, точное досье FCC TCORT5022 от 29.06.2005.
