SAILOR CH4656: батарея, заряд и нагрузка

SAILOR CH4656 рассматривают, когда судовому оборудованию нужен согласованный узел заряда резервной батареи и питания подключённых потребителей. У этого зарядника есть четыре защищённые выходные линии, однако его возможности определяются общим зарядным током, аккумулятором и нагрузкой. Для покупки полезно описать всю такую установку, сохранив точное исполнение CH4656 в заявке.

Зарядник в системе с батареей

В заводском Technical Manual M4656COM, Issue C/0508 устройство описано как самостоятельный Battery Charger. В руководстве предусмотрена работа зарядника и батареи в конфигурации бесперебойного питания. Резерв создаётся совместной системой: заряженный аккумулятор обеспечивает энергию, а зарядное устройство поддерживает его состояние и снабжает подключённую нагрузку в пределах своих возможностей.

При этом покупка одного CH4656 не определяет длительность автономной работы судового поста. Для неё нужны фактические потребители, их режимы и сведения о батарее. Если существующий резерв перестал выполнять задачу, в запросе полезно описать наблюдаемый результат и передать заключение обслуживания, а не заранее считать любую проблему основанием для замены только зарядника.

Что означают 10 А при работающем оборудовании

В технических данных приведён непрерывный ток основного заряда 10 А. Раздел 2.1 объясняет работу под нагрузкой: когда потребление превышает возможности зарядника, энергия берётся из батареи, и она разряжается. При меньшем потреблении батарея восстанавливает заряд. Поэтому наличие питания AC ещё не доказывает, что аккумулятор в данный момент заряжается.

Для снабжения это важное различие. Судовой пост может большую часть времени работать с небольшой нагрузкой, а во время передачи или включения дополнительных приборов потреблять больше. Зарядник выбирают с учётом такого рабочего цикла. Одна сумма ампер с этикеток либо только ток режима ожидания не описывают время восстановления резерва после использования.

Передайте перечень потребителей с известным длительным и кратковременным потреблением. Если данных пока нет, укажите модели и фактическую конфигурацию для согласования. Расчёт автономности и восстановления выполняют для установленной системы; число 10 А не превращается в обещание одинакового времени заряда при любой одновременно подключённой нагрузке.

Четыре линии и общий аккумуляторный резерв

Производитель предусматривает четыре выходные линии с отдельными предохранителями. В описании принципа работы они связаны с батареей и позволяют организовать питание потребителей в UPS-конфигурации. Эта архитектура относится к распределению питания оборудования; она не означает четыре независимых зарядных канала для произвольных аккумуляторных банков.

При согласовании нового узла нужно понимать, какие потребители должны оставаться на этих линиях и какая батарея обеспечивает резерв. Если восстанавливается существующая установка, перечислите сохраняемые устройства и элементы распределения. Состав предложения должен соответствовать именно этой задаче; число выходов само по себе не определяет готовую схему всего судового питания.

Режим заряда и применимая батарея

В руководстве описан автоматический переход от режима постоянного тока к поддержанию напряжения после достижения заданного уровня. Для CH4656 важно согласовать батарею и её требования к поддерживающему заряду. Настройки устройства и работы выполняются специалистом по применимой документации, а покупателю нужны определённое исполнение и подтверждённая применимость к своей аккумуляторной части.

Технические данные называют открытые или герметизированные свинцово-кислотные батареи и номинальную ёмкость 20–120 А·ч. Эти сведения нельзя переносить на любую другую химию по одному совпадению напряжения. В запросе укажите изготовителя и модель АКБ, номинальное напряжение, ёмкость и известное состояние. Если меняется батарея, её параметры согласуют вместе с зарядным узлом.

В той же документации предусмотрены индикация основного и поддерживающего заряда, выход контроля батареи и отдельный сигнал отказа сети AC. Это разные сведения о системе. Если требуется сохранить оповещение оператора, назовите действующий прибор контроля и необходимые функции. Наличие одного аварийного сигнала не подтверждает полный контроль состояния всех аккумуляторов и потребителей.

Как сформировать определённую поставку

Собственная карточка RadarStation S-80465611 показывает SAILOR CH4656, состояния New и Used и ориентир от 60 000 ₽. Состояние конкретного экземпляра, изготовителя, маркировку, документы, опись и окончательную цену подтверждаем предложением. Нижний ориентир общей карточки не следует автоматически считать ценой любого нового устройства.

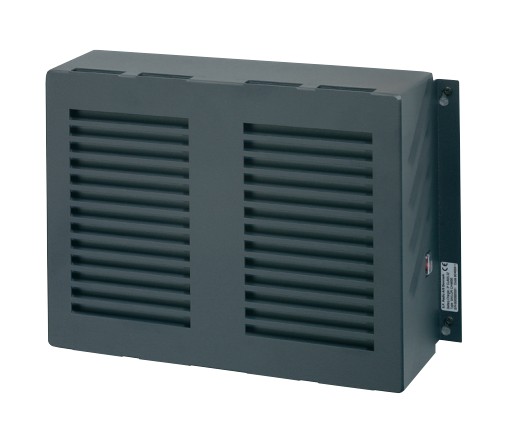

В общем составе перечислите зарядник, необходимые принадлежности и сохраняемое оборудование; батарею и работы включают только по согласованию. Запросите общую цену требуемого комплекта с отдельным объёмом работ. На нашем каталожном снимке показан корпус CH4656, а не весь узел резервного питания и не нынешняя складская партия.

Для поставки укажите город или порт, точку передачи сервисной организации и нужную дату. Это может быть Санкт-Петербург, Мурманск, Астрахань, Владивосток либо город Казахстана. Полезный итог запроса — CH4656 для определённой батареи и нагрузок с понятными границами комплекта, условиями проверки, ценой и сроком.

Первичный источник: Thrane & Thrane: Battery Charger Technical Manual M4656COM, Issue C/0508, разделы 1–2.
