SAILOR 6391: приём NAVTEX и рабочий пост

SAILOR 6391 выбирают для судового поста приёма NAVTEX: береговые сообщения нужно не только получить, но и представить оператору на рабочем месте. В этой системе приёмник SAILOR 6390 и панель SAILOR 6004 выполняют разные роли. Такая архитектура позволяет обсуждать весь путь сообщения — от антенны до чтения на мостике — и согласовать определённый комплект оборудования.

Что делает система NAVTEX

В заводском листе Cobham 71-139836-A04 за август 2014 года для SAILOR 6391 описан одновременный приём на 490, 518 и 4209,5 кГц. Это приём сообщений NAVTEX; система не становится голосовой радиостанцией или терминалом отправки электронной почты. Её задача на судне связана с поступающей навигационной и метеорологической информацией.

Одновременный приём трёх частот полезно отличать от ручного выбора одного канала в данный момент. При этом число частот само по себе не обещает приём любой береговой передачи в любой точке. Для проекта требуется согласовать антенну, фактическое место установки и условия работы оборудования. Район эксплуатации нужно описать в заявке, а не заменять его общей фразой «всемирная связь».

Приёмник и рабочее место оператора

SAILOR 6390 — аппаратный приёмный блок. SAILOR 6004 — панель с семидюймовым сенсорным экраном, через которую оператор работает с предусмотренным приложением NAVTEX. В составе системы эти части связаны по LAN, а их размещение можно рассматривать раздельно. На мостике нужен доступный интерфейс чтения сообщений; приёмный блок размещается по проекту оборудования и кабельных связей.

Это объясняет различие между покупкой 6391 и заказом отдельной запчасти. Когда создаётся новый пост, в составе должны быть определены оба основных устройства и необходимые принадлежности. Когда восстанавливают действующую установку, сначала выясняют, какой узел требуется заменить и какие части сохраняются. Одна панель 6004 не заменяет приёмник 6390, а цена отдельного устройства не является ценой всей системы.

Работа 6004 с несколькими приложениями уже рассмотрена в отдельном разборе. Здесь важен конкретный результат: оператору доступны сообщения NAVTEX от согласованного приёмника. Возможности других устройств и приложений не добавляются к комплекту автоматически только потому, что используется та же панель.

Отбор сообщений и представление на посту

В описании изготовителя предусмотрены сортировка и фильтрация NAVTEX-сообщений. Для нового рабочего места полезно заранее определить, как экипаж будет просматривать поступившую информацию и какие средства представления нужны в установленной конфигурации. Это задача организации поста, а не повод покупать дополнительный дисплей без понимания его роли.

В том же листе указана поддержка принтера через LAN. Поддержка интерфейса не означает включённый в любую поставку принтер. Если судну требуется бумажный вывод, его прямо включают в запрос и согласуют применимую модель, необходимые связи и общий состав. Если достаточно предусмотренного экранного представления, отсутствующий в задании принтер не следует молча добавлять в цену.

Антенна, питание и существующее оборудование

Изготовитель указывает поддержку активной и пассивной антенны. Какой вариант нужен конкретному судну, решают с учётом существующего оборудования и проекта. Перед заказом полезно сообщить модель установленной антенны, состояние сохраняемой кабельной линии и известный состав действующего NAVTEX-поста. Эти сведения позволяют отличить покупку нового решения от восстановления одной части.

Приёмник и панель имеют собственные требования к питанию и размещению. Поэтому предложение на комплект должно учитывать оба блока; нельзя оценивать весь пост по характеристикам только одного из них. Согласование питания, креплений, кабелей и программной конфигурации относится к конкретной установке. Инструкции по подключению или изменению настроек оборудования здесь не приводятся.

Если требуется обмен с существующей интегрированной навигационной системой либо вход данных GPS, это также указывают отдельным требованием. Наличие LAN или NMEA в описании не доказывает готовую совместимость с каждым судовым потребителем. Для предложения нужны модели связанных устройств и требуемые функции обмена, а не только совпадающие названия разъёмов.

Какую поставку запросить

Собственная карточка 406391A-00500 называется «Система NAVTEX SAILOR 6391» и показывает ориентир от 470 000 ₽. Фактические остаток, состояние, исполнение, документы, опись и цену подтверждаем предложением. Эта каталожная запись не заменяет перечень отгружаемых частей. В ответе должны быть явно перечислены приёмник, панель и согласованные принадлежности либо конкретный отдельный узел, если покупается запчасть.

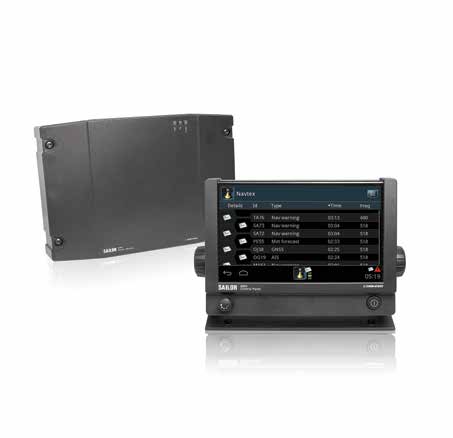

Для законченного решения запросите общую цену согласованного комплекта; работы и доставка обсуждаются отдельно. Укажите район эксплуатации, сохраняемое оборудование, город и точку передачи — например, Санкт-Петербург, Мурманск, Владивосток или порт Казахстана. Тогда предложение будет связано с реальным судовым постом, а не с одним названием NAVTEX. Каталожное OEM-фото иллюстрирует архитектуру системы и не является описью сегодняшней поставки.

Первичный источник: Cobham: SAILOR 6391, Product Sheet 71-139836-A04, 08.14.
